LiNEA40 1Uトラボ付き ワイヤレス分割キーボード キット
- 物販商品（自宅から発送）マットホワイト支払いから発送までの日数：10日以内在庫なし¥ 22,800
- 物販商品（自宅から発送）マットホワイト(3/8発送分)支払いから発送までの日数：10日以内在庫なし¥ 22,800
- 物販商品（自宅から発送）マットブラック支払いから発送までの日数：10日以内在庫なし¥ 22,800
次回 1/29 (木) 21:00 販売予定です。 マットブラックのみ（少量）のご用意となります。 ※翌週以降も追加でマットブラックを販売する見込みです。 ※現在、予約販売等は行っていません。 ご不明点がある場合、まずは下記FAQをご覧ください https://note.com/i_love_diy/n/n646e3d8ce2d7?app_launch=false --------------------------------------------------------------------------- ※この商品は完成品ではありません。 ※マイコンやキースイッチをはじめとして、別途必要なものが複数あります。 ※また、ご注文確定後の注文内容の変更などは製造・在庫管理、発送業務への影響が生じるため受け付けておりません。（誤発注かつ発送前のキャンセルについてはご相談下さい） ※説明をよく読んでからご購入下さい。 --------------------------------------------------------------------------- LiNEA40はEDC(EveryDay Carry)に特化した、1Uトラックボール搭載の薄型軽量キーボードキットです。薄いのでパームレストなしでも比較的快適に打鍵できます。 また、職場でも使いやすい「大人しい見た目」を目指しました。 ・左右対称に近く、シンプルでフラットなデザイン ・基板や部品が露出しない専用ケース付属 ・直交配列 ・1U小さめトラックボール ・標準ピッチ(19mm)
特徴

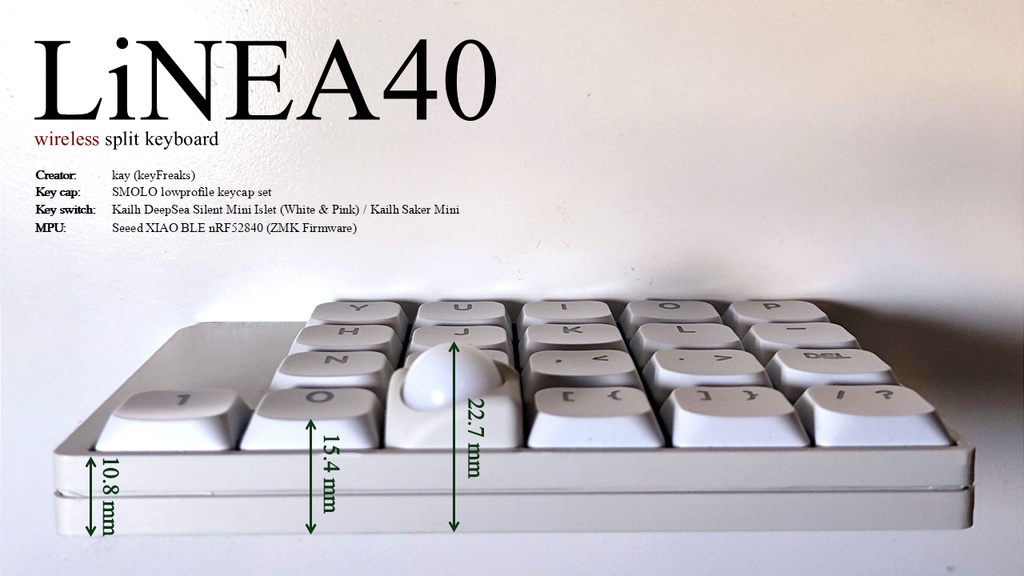

・重さ240g弱 ・ワイヤレス対応 ・1U 14mmトラックボール搭載 ・ロータリーエンコーダ搭載(または非搭載) ・オーソリニア40キー(ロータリーエンコーダ非搭載時41キー) ・ZMK Studio利用可 ・本体ケースサイズ(片側)： 122mm × 81 mm × 10.8mm ・ボトムからトラックボールまでの高さ：22.7mm ・ボトムからキートップまでの高さ：15.4mm ※NuPhy Shine-through使用時
キット内容
■PCB/電子部品 ・PCB (左右) ※40～50%程度の部品が実装済み ・トラックボールセンサー ×1 ・キーソケット ×42 ・ロータリーエンコーダ（ロープロファイル） ×1 ・JST 1.25 メスケーブル ×2 ■ケース/機構部品 ・トップケース (左右) ・ボトムケース (左右) ・トラックボールケース ×1 ※支持球×3 圧入済み ・14mm POM球 ×1 ・ロータリーエンコーダ用ノブ ×1 ・リセットスイッチキャップ ×2 ・電源スイッチキャップ ×2 ■ネジ/小物類 ・M1.4 5mm ネジ ×10 ・M1.4 2mm インサートナット ×10 ・ネオジム磁石 (直径2mm/厚さ1mm) ×8 ・滑り止め (直径 4.5mm) ×8 ※磁石、滑り止めは1～2個の余分を含みます
別途ご用意いただくもの(必須)
・Seeed Studio XIAO BLE×2個 ・キーキャップ（XVX Lowprofile/NuPhy Shine-through, WoB&BoW等推奨) ・キースイッチ（Kailh Deep Sea Silent MINI推奨)×40個 ・3.7V Lipo Battery×2個（602030未満のサイズ/PH1.25コネクタ付のもの） ・USB-Cケーブル 購入先などは下記をご参照下さい。 https://note.com/i_love_diy/n/n2b31ef46d301#145b89ca-17e4-45b9-b9ab-6313f26a7bc5
組み立て時に必要なもの
・はんだゴテ ・小手先(3C型とB型) ・はんだ ・はんだ吸い取り線 ・こて台 ・クリーニングワイヤー ・フラックス ・フラックスクリーナー ・瞬間接着剤 ・精密ドライバー（+） ・ラジオペンチ ・ピンセット ・鉄やすり（プラスティック用のもの） ・ボナンザ ・テスター（デバッグ用） ※電子工作の経験が浅めの方は、なるべく上記かそれに準拠するものを全て揃えるようにしてください 購入先などは下記をご参照下さい。https://note.com/i_love_diy/n/n2b31ef46d301#4719df58-4959-4dc5-a87d-989012994364
製品仕様(お問い合わせが多いもの)
■キー配置の変更 ・簡単な変更であれば、ZMKStudioが利用可能です ・USB接続すれば下記サイトでGUIによる設定ができます。 ⇒ https://zmk.studio/ ・複雑な設定をしたい場合、keymap editor を使います ⇒githubと連携して、設定する都度ファームウェアをビルドして、LiNEA40本体に書き込む必要があります。 参考： https://www.youtube.com/watch?v=gD6gS43Troc&t=384s ・レイヤー数には特に制限がありません。 ※デフォルト7つですが、自由に増減できます。 ■1Uトラックボール ・14mm POM球を採用しています ・マグネットで着脱が可能です。 ・トラックボールケース裏に穴が開いており、ボールを取り外して手入れをすることもできます ・PMW3610DMというセンサーを使用しています ・トラックボールは支持球が3つで支えています。 ■ロータリーエンコーダ ・左キーボードに2か所搭載できるパターンがあります（ただし排他利用 ・ロータリーエンコーダを使わず、キースイッチへの置き換えも可能です ※40キーではなく41キーになります ■対応キースイッチ ・Lofree系のロープロスイッチに対応 DeepSea Silent mini, Hades, Void Pulse, Surfer, Specter, Ghost, Phantom, Spring Mini, White Rain Choc V2 SilentLinear, Choc V2 Silent などなど ・choc v1, choc v2(足が3本出ているスイッチ)には未対応 ■対応キーキャップ トッププレートが通常よりも0.8mmほど厚いため、干渉する可能性があります。出荷数が増えて実装例が充実してくるまでの間は、なるべく推奨の組み合わせでご利用ください。（下記参照） ・ロープロファイルのMXキースイッチのうち下記のものについて確認済み(いずれもKailh DeepSea Silent mini使用） XVX Lowprofile Womier low profile NuPhy Shine-through SMOLO low profile keycaps
注意事項（購入前に必ずご確認ください）
■Lipo batteryの取り扱いには十分ご注意ください。 ・充電したまま長時間放置すると発火の可能性があります ・PCに接続して使用しながら充電するようにしてください ■Lipo batteryご利用の際は、実測で幅20mm,長さ30mm,厚さ6mm未満のものをご自身の責任でお選びください。 ・長期間利用すると膨張する場合もあります。 ・やや小さめのものを搭載するほうが安全です。 ・ギリギリのものを使うなら、1年を目安に交換してください。 ■マットホワイトの背面（写真6枚目) ・低背化をはかるべくケースのボトム部分をPCB背面の部品の形にくり抜いた影響で独特の透け感が生じています ・強度的にはマットブラックと特に違いはありません ・違いは「裏面に透け感があるかどうか」です ■低背/軽量化による影響 ・本体ケース外壁が最小限の薄さになっています ・ケースやカバーなしのスマートフォンと同等程度の強度とお考え下さい。 ■組み立てについて ・ある程度のハンダ付けの技術が必要です ・ビルドガイドに貼ってある動画を一通り確認の上、購入するようお願いしています。 https://note.com/i_love_diy/n/n2b31ef46d301 ■キートップまでの高さ ・ボトムからキートップまでの高さは15.5mm ・トラックボール部分、ロータリーエンコーダ部分は+7mmほど出っ張っています。 ■利用可能スイッチ ・choc v1またはLow-profile POMスイッチが利用可能 ・通常のChoc V2スイッチは利用不可です。 ■ケースのトッププレート部分が通常より0.8mm厚くなっています。 ・キーキャップとスイッチの組み合わせによっては干渉する可能性があります。 ・なるべく推奨キーキャップ/スイッチをご利用ください。 ・個別のキーキャップの利用可否のご質問についてはお答えしかねますが、利用できたケースを少しずつ蓄積して、こちらでも共有できるようにします。 ・スイッチプラーが使えません。キースイッチを抜く際には、背面のネジ(5か所)を外し、基板裏からスイッチのステムを押し出すようにして外します。
よくある質問など
■組み立て済み版（又は組み立て代行サービス）について ⇒今のところご用意する予定はありません ■ケースデータの公開予定は？ ⇒ガーバーファイルの外形データや、リセットスイッチキャップ、エンコーダノブ等のデータについてはユーザ登録済の方を対象に公開していく予定ですが、ケース本体データの公開予定はありません。 ■有線タイプまたは電池駆動タイプについて ・LiNEAの右側については有線で接続できます ⇒左側はバッテリ必須になりますが、右側の1/2～1/3程度の消費電力です ・コイン電池(CR2032)に対応する予定があります ⇒CR2032(220mA)を使用した場合、右側は3～4週程度は使える想定です（左側は6～12週ほど） ■配送方法 宅急便コンパクトのみの対応とさせていただいています。専用箱等資材の料金込みで全国一律650円にてお送りしています！ ※運搬時の紛失・破損に対する補償が3万円まで付きます。
